Painéis Senador

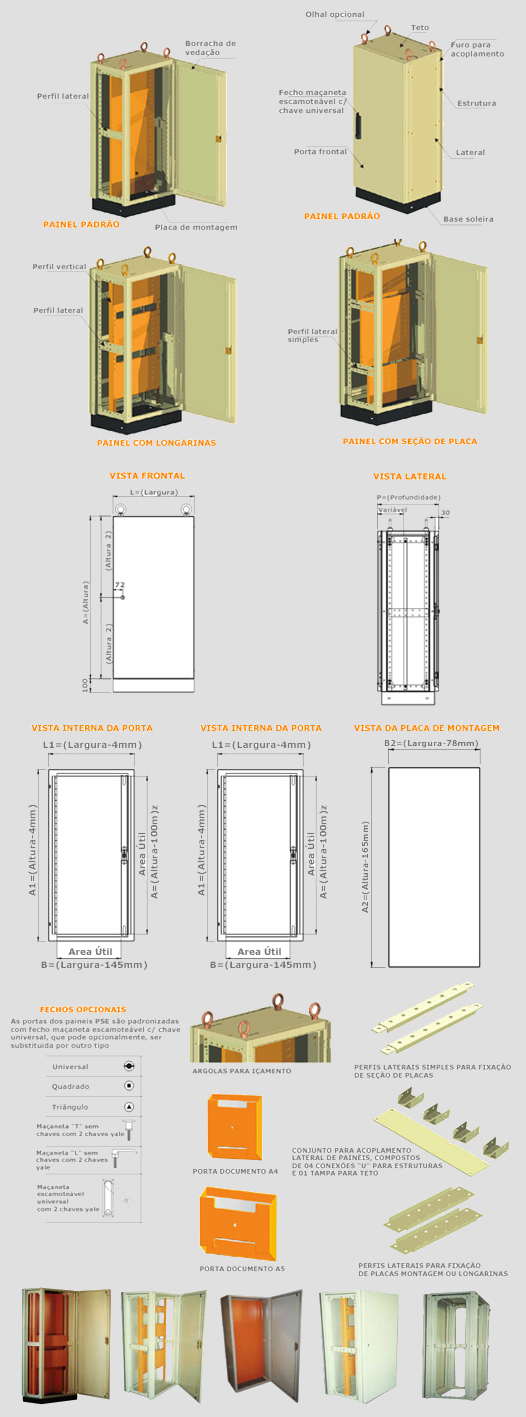

Detalhes e características
Altura: 1300/1600/1800/2000/2300mm.
Largura: 600/800/1000/1200mm.
Profundidade: 460/560/660/860mm.
Altura: 1300/1600/1800/2000/2300mm.
Largura: 600/800/1000/1200mm.
Profundidade: 460/560/660/860mm.
Construção reforçada em chapa de aço, com exclusivo sistema de dobras que proporciona excelente rigidez mecânica.
Estrutura em chapa de aço, perfurada com o passo de 40mm.
Base soleira em chapa de aço, com altura de 100mm.
Porta, tampa traseira, tampa lateral e teto em chapa de aço.
Porta com trilho perfurado internamente, com possibilidade de abrir para o lado direito ou esquerdo, acionado por fecho maçaneta escamoteável com chave universal, podendo ser substítuido por outro tipo de fecho.
Tampa traseira opcionalmente substítuivel por porta.
Perfis de borracha em todo o contorno da porta, laterais, tampa traseira e o teto (Vedação IP-54).
Dobradiças reforçadas, com pinos especiais, desmontável manualmente.
Possibilidade de acoplamento lateral, frontal e traseiro.
Todo o fechamento é removivel, permitindo acesso por todos os lados.
Tratamento por processo de fosfatização química composta de 10 banhos consecutivos.
Acabamento em pintura eletrostática a pó cor cinza claro (Ral 7032) para as estruturas e fechamento
e laranja (Ral 2003) para placas de montagem, seção de placa e longarinas.
Base soleira na cor preta (Ral 9011)

Fornecimento standard: Estrutura, teto, porta com fecho tipo universal,
tampa traseira e base soleira.
Acabamento em pintura eletrostática em pó de resina poliéster, cor cinza
RAL 7032.
Acessórios opcionais: Placa de montagem, tampa lateral, tampa interior,
longarina, argolas para içamento, conexões para acoplamento porta
documento (em acrílico), teto e sobre teto, porta com visor de acrílico,
teto protetor, perfil vertical “L”, perfil vertical “C”.

OBS: As placas de montagens, longarinas, perfil vertical “L” e perfil “C”,
são pintados na cor laranja RAL 2003

PAINEL MODELO PSE
CÓDIGO	A=(Alt)	L=(Larg)	P=(Prof)	BxE	PESO APROX. KG
PSE 1364	1200	600	400	1100x445	65
PSE 1366	1200	600	600	1100x445	70
PSE 1384	1200	600	400	1100x645	80
PSE 1385	1200	800	500	1100x645	82.5
PSE 1386	1200	800	600	1100x645	85
PSE 1615	1500	1000	500	1400x845	110
PSE 1616	1500	1000	600	1400x845	115
PSE 1618	1500	1000	800	1400x845	125
PSE 1628	1500	1200	800	1400x845	130
PSE 1664	1500	600	400	1400x445	75
PSE 1666	1500	600	600	1400x445	85
PSE 1668	1500	600	800	1400x445	95
PSE 1684	1500	800	400	1400x645	90
PSE 1685	1500	800	500	1400x645	93
PSE 1686	1500	800	600	1400x645	95
PSE 1614	1500	1000	400	1400x845	105
PSE 1624	1500	1200	400	1400x1045	120
PSE 1625	1500	1200	500	1400x1045	123
PSE 1626	1500	1200	600	1400x1045	126
PSE 1628	1500	1200	800	1600x1045	150
PSE 1864	1700	600	400	1600x445	82
PSE 1865	1700	600	500	1600x445	85
PSE 1866	1700	600	600	1600x445	87
PSE 1868	1700	600	800	1600x445	90
PSE 1884	1700	800	400	1600x645	98
PSE 1885	1700	800	500	1600x645	100
PSE 1886	1700	800	600	1600x645	103
PSE 1814	1700	1000	400	1600x845	114
PSE 1815	1700	1000	500	1600x845	117
PSE 1816	1700	1000	600	1600x845	120
PSE 1824	1700	1200	400	1600x1045	130
PSE 1825	1700	1200	500	1600x1045	133
PSE 1826	1700	1200	600	1600x1045	136
PSE 1888	1700	800	800	1600x645	110
PSE 2064	1900	600	400	1800x445	88
PSE 2065	1900	600	500	1800x445	91
PSE 2066	1900	600	600	1800x445	93
PSE 2068	1900	600	800	1800x445	98
PSE 2084	1900	800	400	1800x645	105
PSE 2085	1900	800	500	1800x645	108
PSE 2086	1900	800	600	1800x645	111
PSE 2088	1900	800	800	1800x645	116
PSE 2014	1900	1000	400	1800x845	122
PSE 2015	1900	1000	500	1800x845	123
PSE 2016	1900	1000	600	1800x845	129
PSE 2018	1900	1000	800	1800x845	135
PSE 2024	1900	1200	400	1800x1045	140
PSE 2025	1900	1200	500	1800x1045	143
PSE 2026	1900	1200	600	1800x1045	146
PSE 2028	1900	1200	800	1800x1045	157
PSE 2314	2200	1000	400	2100x845	135
PSE 2315	2200	1000	500	2100x845	140
PSE 2325	2200	1200	500	2100x1045	160
PSE 2364	2200	600	400	2100x445	98
PSE 2365	2200	600	500	2100x445	100
PSE 2366	2200	600	600	2100x445	103
PSE 2368	2200	600	800	2100x445	108
PSE 2384	2200	800	400	2100x645	117
PSE 2385	2200	800	500	2100x645	120
PSE 2386	2200	800	600	2100x645	122
PSE 2388	2200	800	800	2100x645	128
PSE 2316	2200	1000	600	2100x845	142
PSE 2324	2200	1200	400	2100x1045	155
PSE 2326	2200	1200	600	2100x1045	161
PSE 2328	2200	1200	800	2100x1045	168

PLACA DE MONTAGEM
CÓDIGO	C	D	PESO APROX. KG
SPM 1360	1142	508	17
SPM 1360	1142	508	17
SPM 1380	1142	708	22
SPM 1380	1142	708	22
SPM 1380	1142	708	22
SPM 1610	1442	908	35
SPM 1610	1442	908	35
SPM 1610	1442	908	35
SPM 1612	1442	1108	41
SPM 1660	1442	508	21
SPM 1660	1442	508	21
SPM 1660	1442	508	21
SPM 1680	1442	708	27
SPM 1680	1442	708	27
SPM 1680	1442	708	27
SPM 1680	1642	708	35
SPM 1612	1442	1108	41
SPM 1612	1442	1108	41
SPM 1612	1442	1108	41
SPM 1812	1642	1108	41
SPM 1860	1642	508	23
SPM 1860	1642	508	23
SPM 1860	1642	508	23
SPM 1860	1142	508	17
SPM 1880	1642	708	31
SPM 1880	1642	708	31
SPM 1880	1642	708	31
SPM 1810	1642	908	39
SPM 1810	1642	908	39
SPM 1810	1642	908	39
SPM 1812	1642	1108	46
SPM 1812	1642	1108	46
SPM 1812	1642	1108	46
SPM 1880	1642	708	22
SPM 2060	1842	508	26
SPM 2060	1842	508	26
SPM 2060	1842	508	26
SPM 2060	1842	508	26
SPM 2080	1842	708	34
SPM 2080	1842	708	34
SPM 2080	1842	708	34
SPM 2080	1842	708	34
SPM 2010	1842	908	43
SPM 2010	1842	908	43
SPM 2010	1842	908	43
SPM 2010	1842	908	43
SPM 2012	1842	1108	52
SPM 2012	1842	1108	52
SPM 2012	1842	1108	52
SPM 2012	1842	1108	52
SPM 2310	2142	908	50
SPM 2310	2142	908	50
SPM 2312	2142	1108	60
SPM 2360	2142	508	30
SPM 2360	2142	508	30
SPM 2360	2142	508	30
SPM 2360	2142	508	30
SPM 2380	2142	708	40
SPM 2380	2142	708	40
SPM 2380	2142	708	40
SPM 2380	2142	708	40
SPM 2310	2142	908	50
SPM 2312	2142	1108	60
SPM 2312	2142	1108	60
SPM 2312	2142	1108	60
